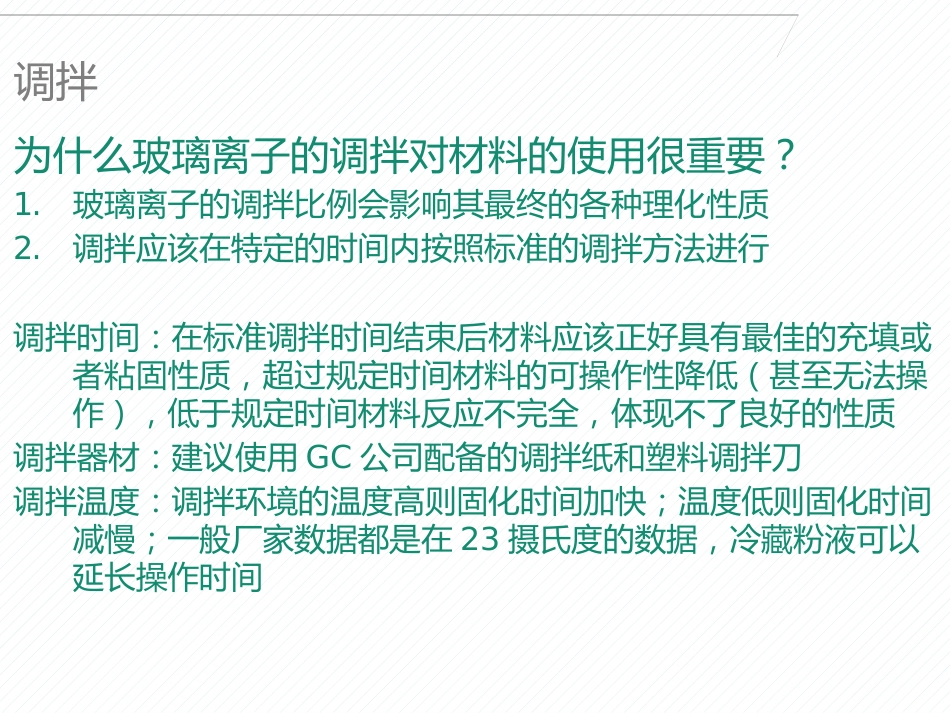

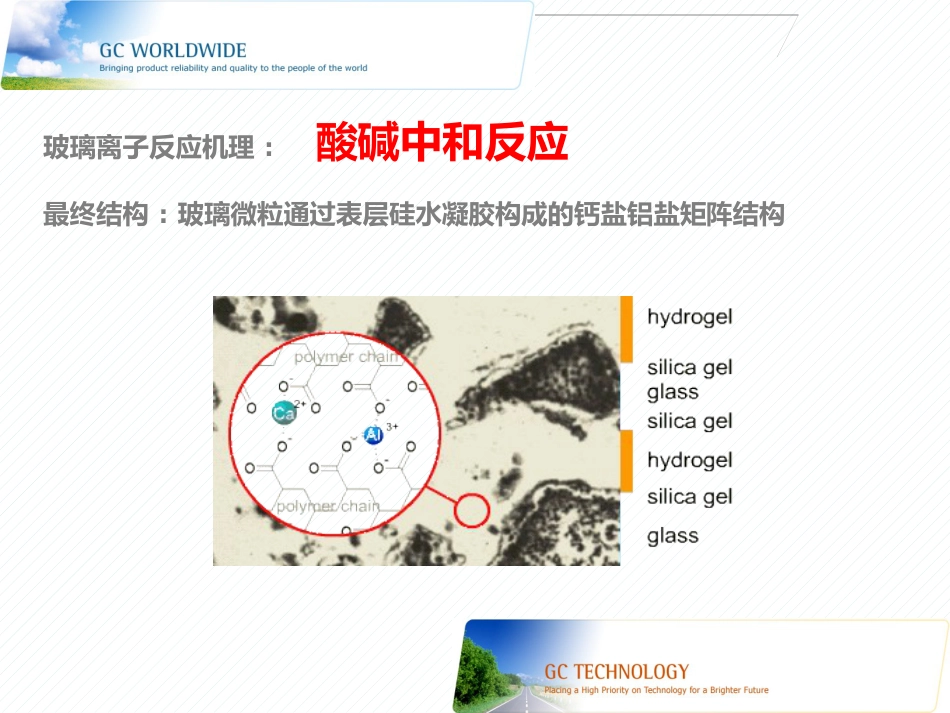

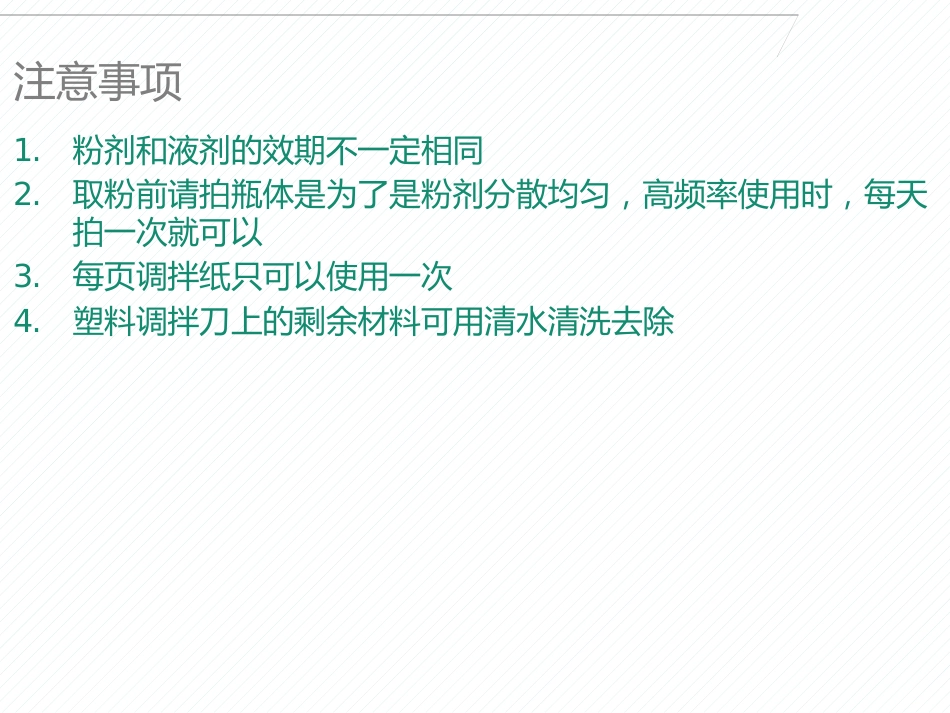

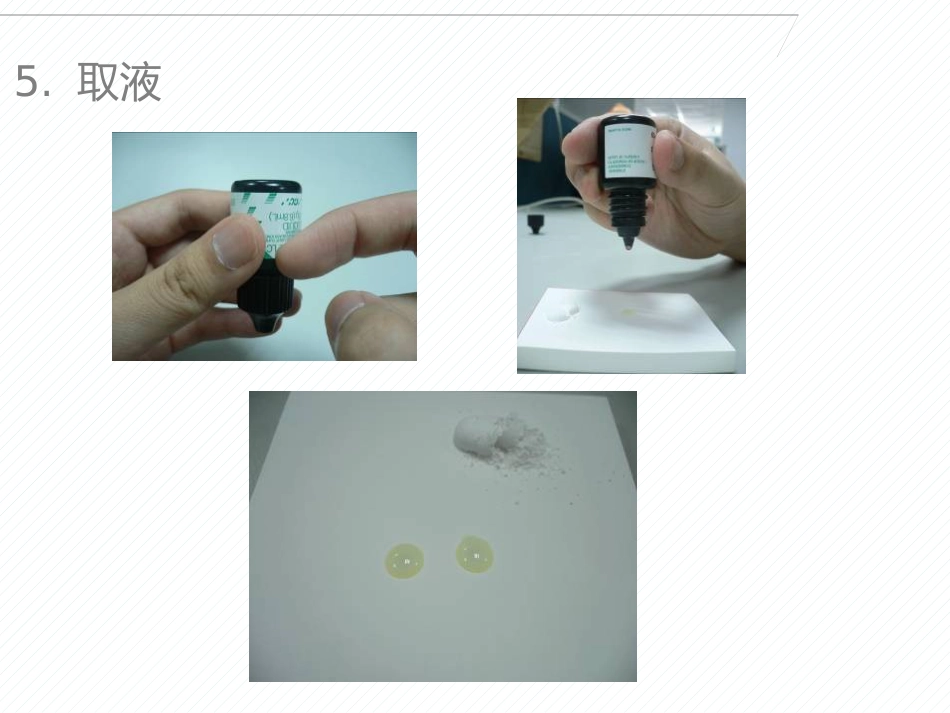

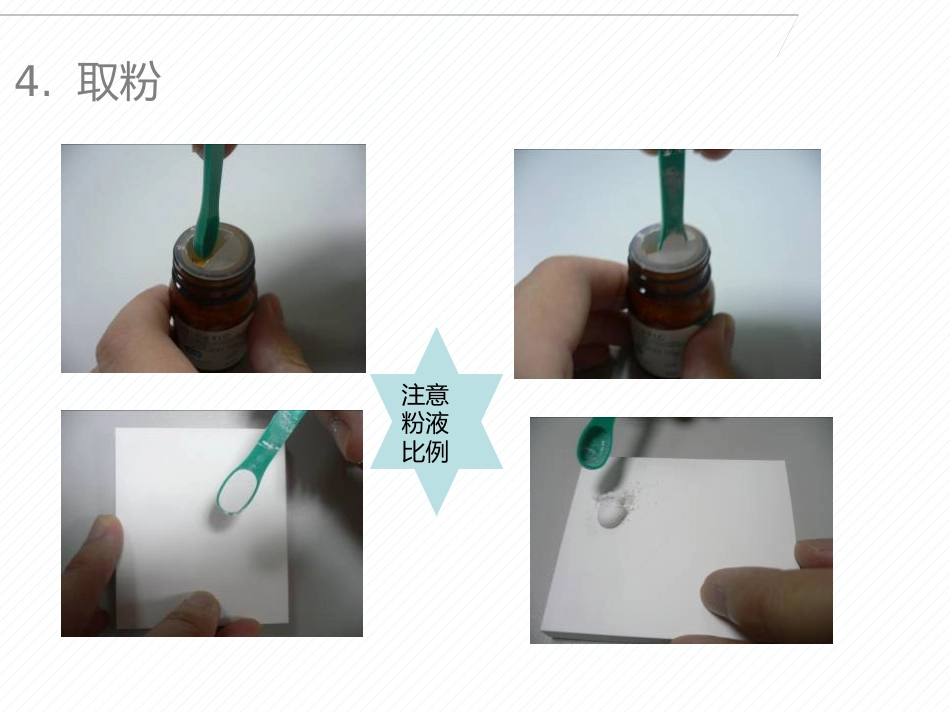

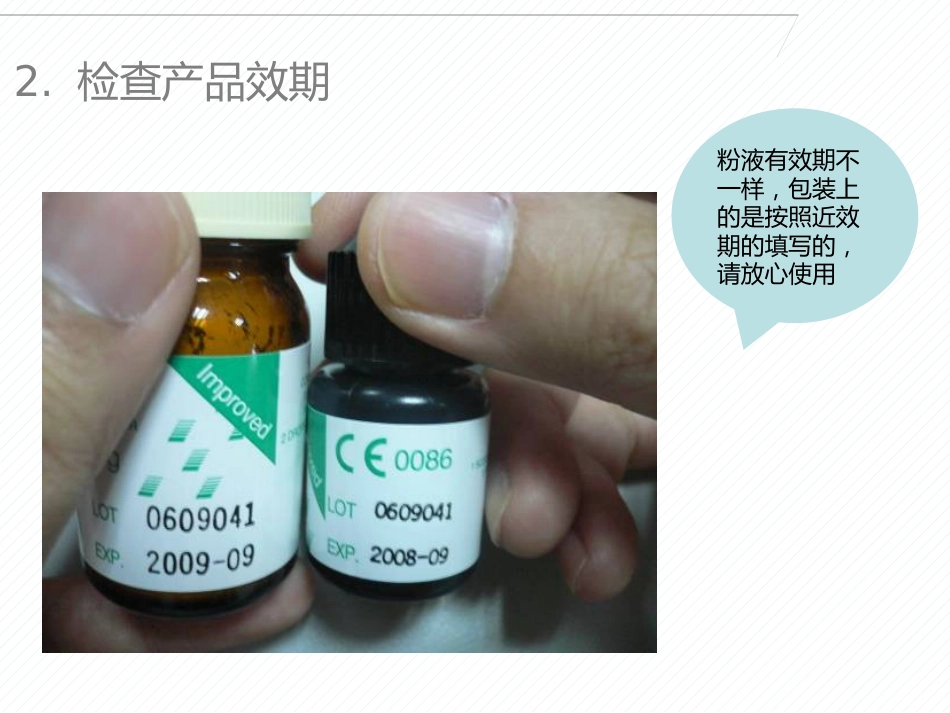

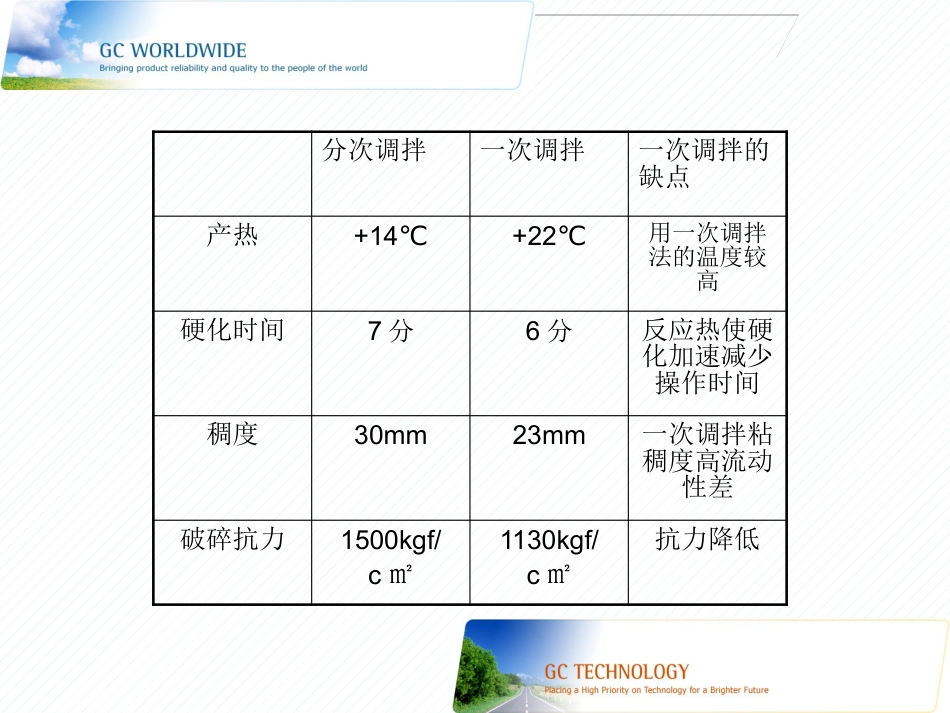

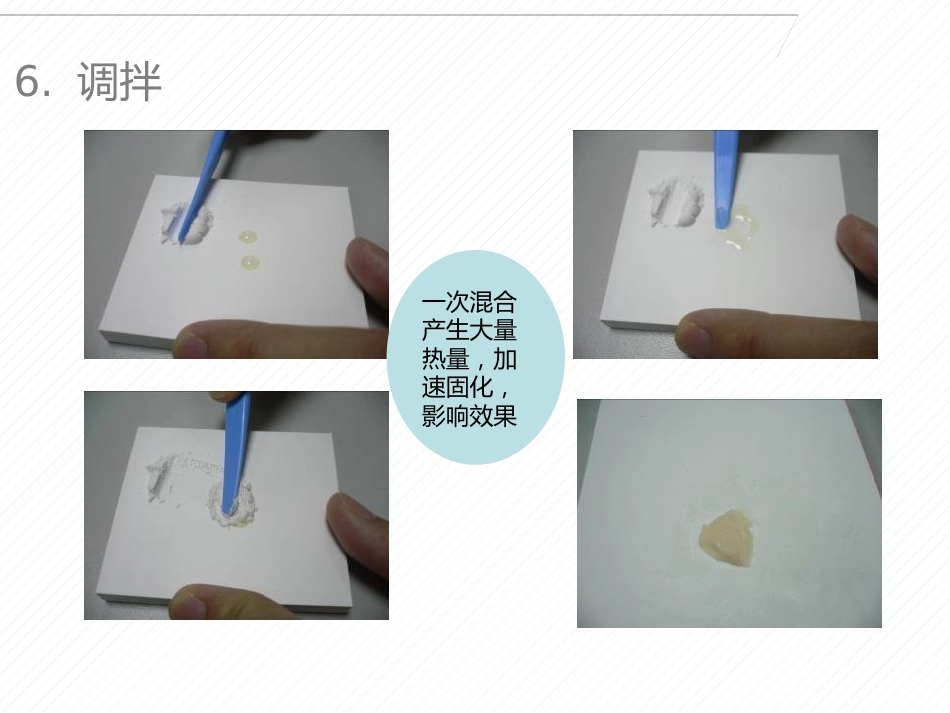

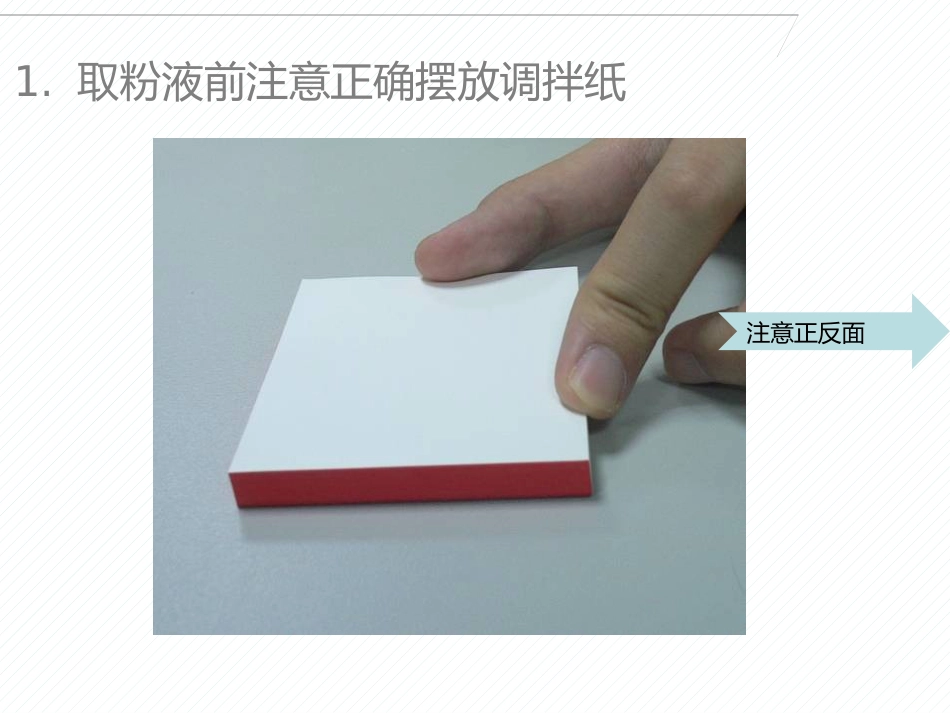

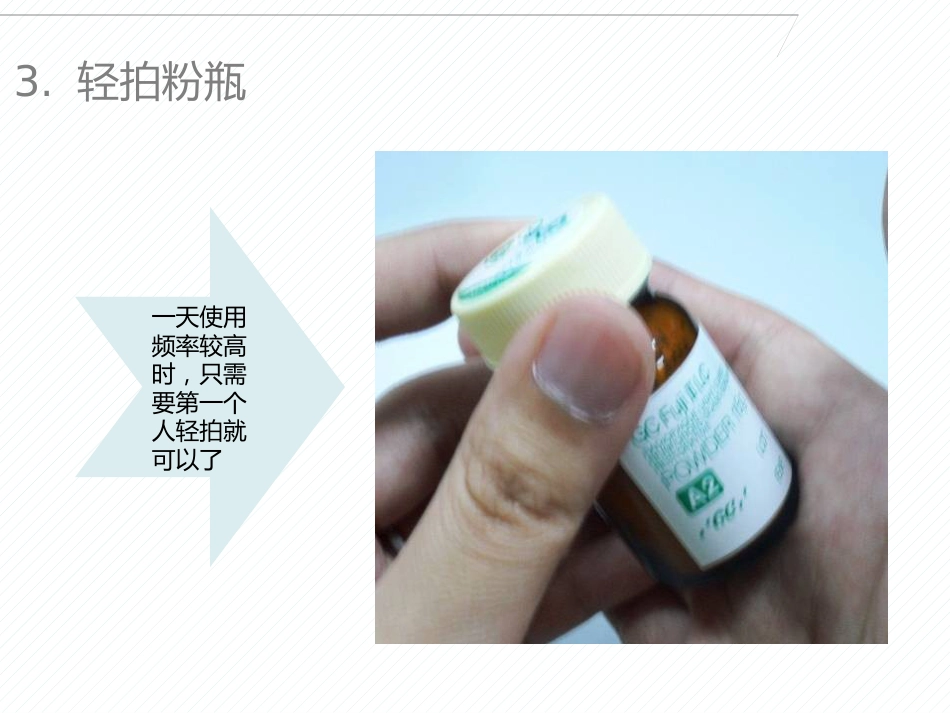

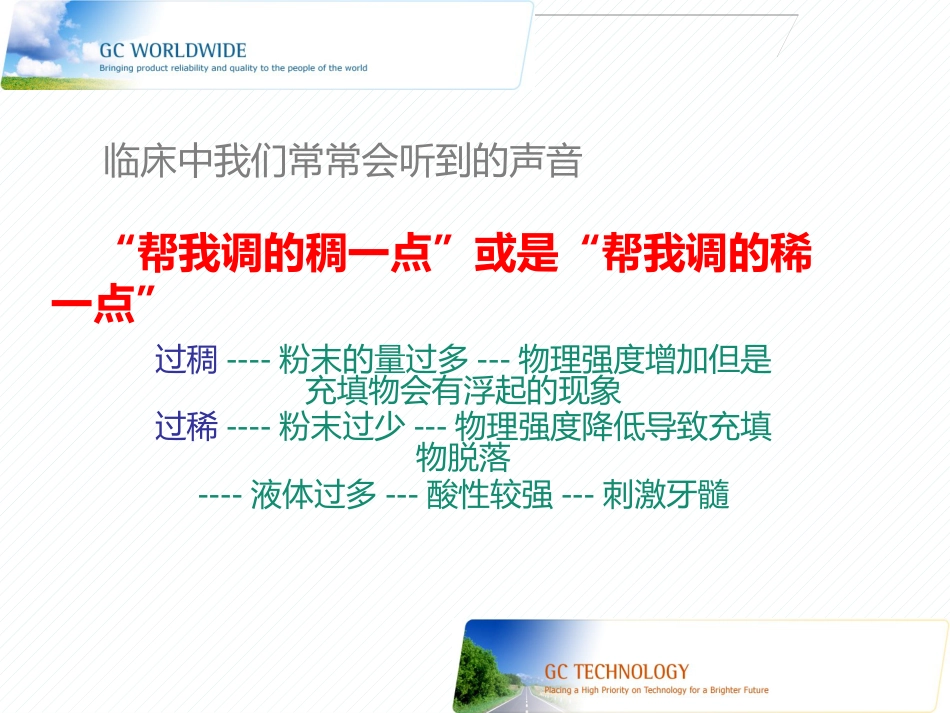

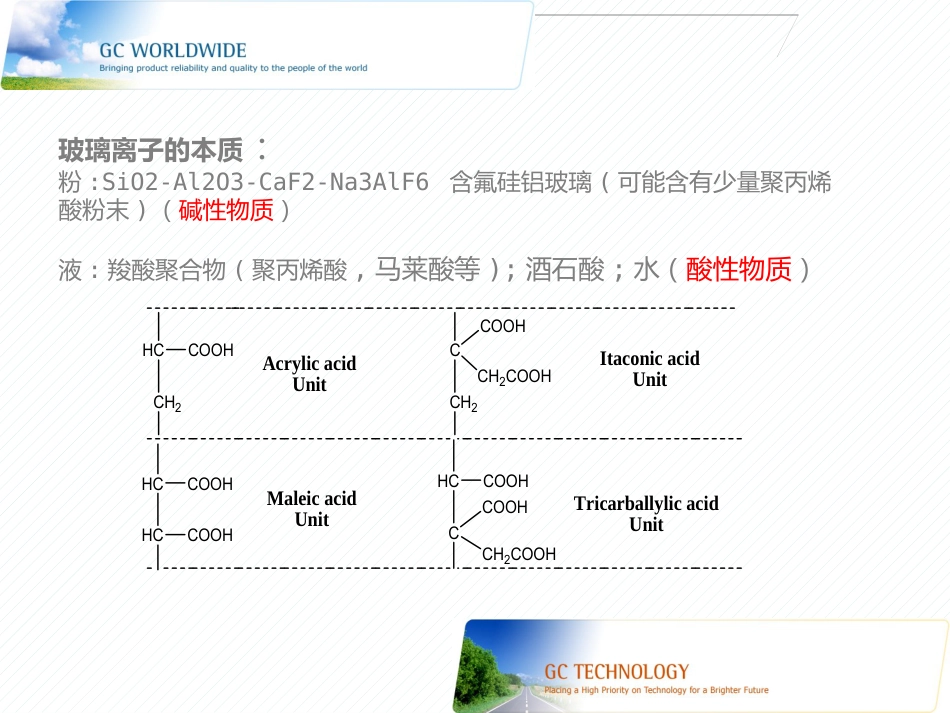

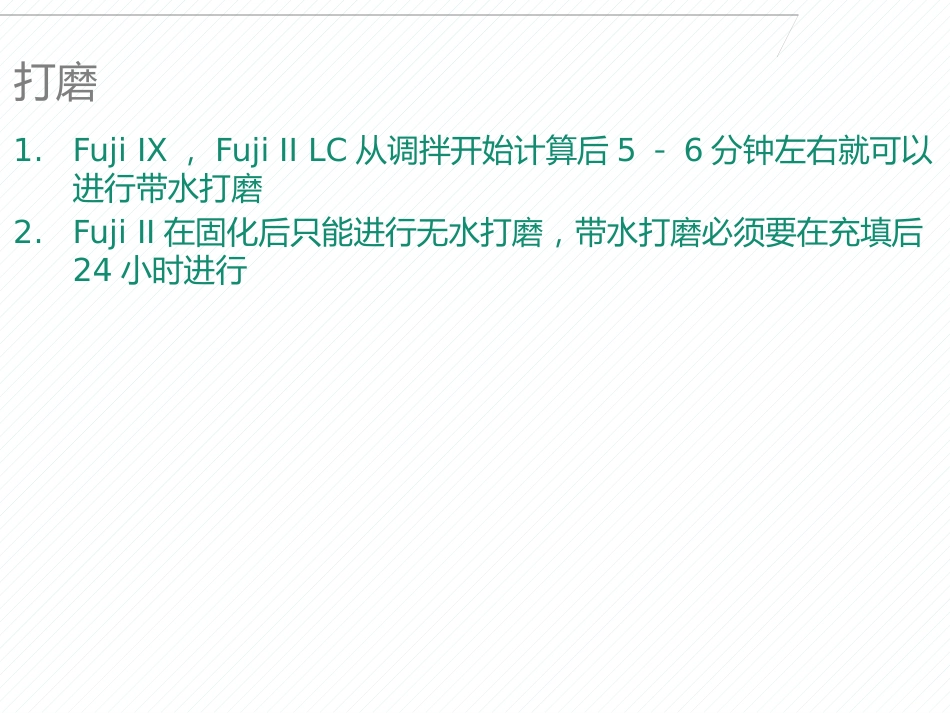

玻璃离子临床使用的技巧与注意事项调拌为什么玻璃离子的调拌对材料的使用很重要？1.玻璃离子的调拌比例会影响其最终的各种理化性质2.调拌应该在特定的时间内按照标准的调拌方法进行调拌时间：在标准调拌时间结束后材料应该正好具有最佳的充填或者粘固性质，超过规定时间材料的可操作性降低（甚至无法操作），低于规定时间材料反应不完全，体现不了良好的性质调拌器材：建议使用GC 公司配备的调拌纸和塑料调拌刀调拌温度：调拌环境的温度高则固化时间加快；温度低则固化时间减慢；一般厂家数据都是在23 摄氏度的数据，冷藏粉液可以延长操作时间玻璃离子的本质：粉:SiO2-Al2O3-CaF2-Na3AlF6 含氟硅铝玻璃( 可能含有少量聚丙烯酸粉末) （碱性物质）液: 羧酸聚合物( 聚丙烯酸, 马莱酸等); 酒石酸; 水（酸性物质）HCCH2COOHHCHCCOOHCCH2CH2COOHHCCCOOHCOOHCOOHCOOHCH2COOHAcrylic acidUnitItaconic acidUnitMaleic acidUnitTricarballylic acidUnit玻璃离子反应机理: 酸碱中和反应最终结构: 玻璃微粒通过表层硅水凝胶构成的钙盐铝盐矩阵结构 临床中我们常常会听到的声音 “帮我调的稠一点”或是“帮我调的稀一点”过稠---- 粉末的量过多--- 物理强度增加但是充填物会有浮起的现象过稀---- 粉末过少--- 物理强度降低导致充填物脱落---- 液体过多--- 酸性较强--- 刺激牙髓1. 取粉液前注意正确摆放调拌纸注意正反面2. 检查产品效期粉液有效期不一样，包装上的是按照近效期的填写的，请放心使用3. 轻拍粉瓶一天使用频率较高时，只需要第一个人轻拍就可以了4. 取粉 注意粉液比例5. 取液6. 调拌一次混合产生大量热量，加速固化，影响效果分次调拌一次调拌一次调拌的缺点产热+14℃+22℃用一次调拌法的温度较高硬化时间7 分6 分反应热使硬化加速减少操作时间稠度30mm23mm一次调拌粘稠度高流动性差破碎抗力1500kgf/c ㎡1130kgf/c ㎡抗力降低注意事项1.粉剂和液剂的效期不一定相同2.取粉前请拍瓶体是为了是粉剂分散均匀，高频率使用时，每天拍一次就可以3.每页调拌纸只可以使用一次4.塑料调拌刀上的剩余材料可用清水清洗去除打磨1.Fuji IX ，Fuji II LC 从调拌开始计算后5 －6 分钟左右就可以进行带水打磨2.Fuji II 在固化后只能进行无水打磨，带水打磨必须要在充填后24 小时进行防水玻璃离子充填以后为什么要进行防水处理？1.玻璃离子是水基水门汀，固化初期对水比较敏感，保持材料内部水平衡至关重要，水流失和水...
